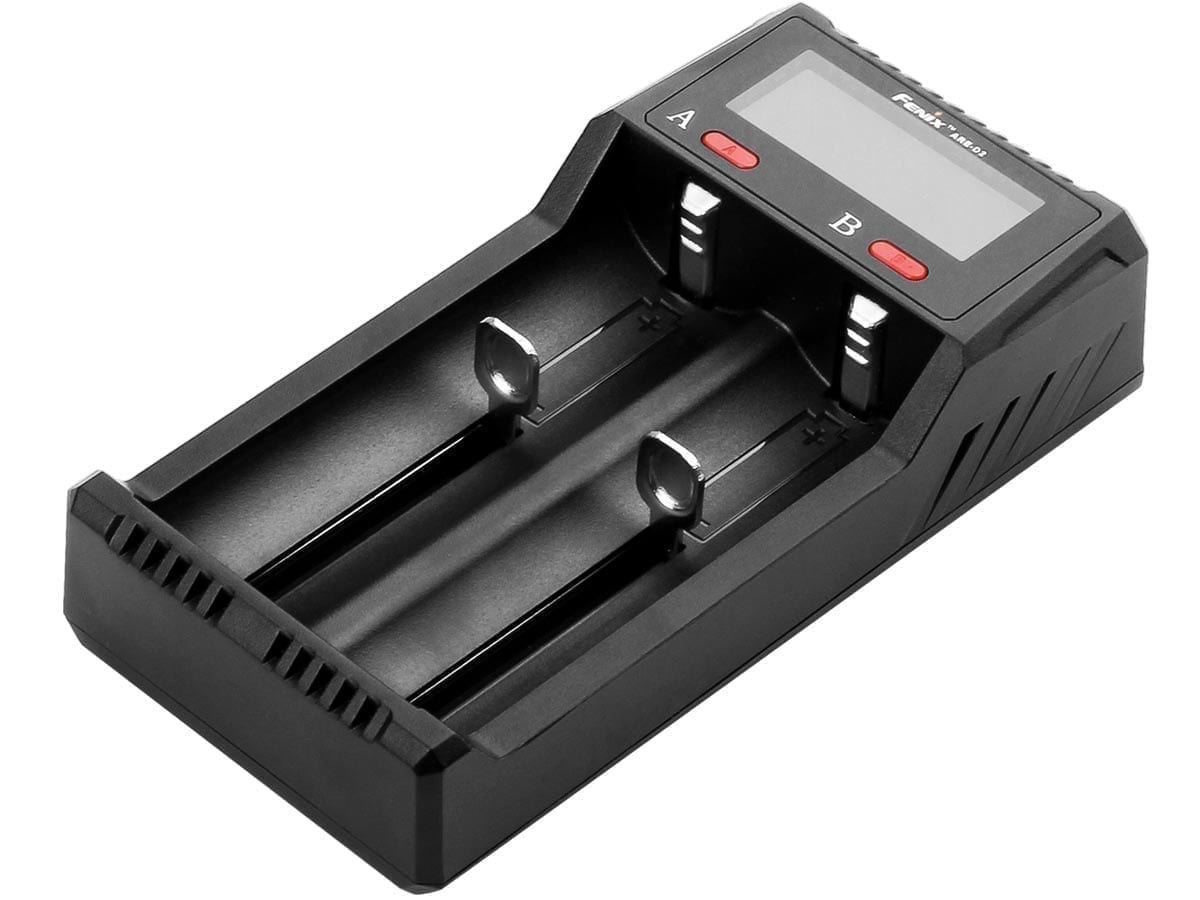

Sạc pin Fenix ARE-D2 Micro USB

Bộ sạc FENIX ARE-D2 là bộ sạc thông minh hai kênh, được chế tạo cho nhiều loại pin với kích thước khác nhau, cho dù đó là Li-ion, Ni-MH hay Ni-Cd. Hỗ trợ sạc bằng cáp Micro USB với dòng sạc tổng là 2A, giúp sạc nhanh hơn và xả ở đầu USB để sạc cho các thiết bị khác. Màn hình LCD độ nét cao hiển thị rõ ràng trạng thái sạc, xả và pin. Bộ sạc cũng bao gồm nhiều mạch bảo vệ tích hợp để bảo vệ chống ngắn mạch, quá dòng, quá áp và điện áp ngược.

Pin tương thích :

• Li-ion batteries: 10440, 14500, 16340, 18650, 21700, 26650
• Ni-MH or Ni-Cd batteries: AA, AAA, C
• Đầu vào là cáp sạc Micro USB 5V / 2A.
• Công suất đầu ra định mức: 3W (Ni-MH / Ni-Cd), 8,4W (Li-ion)
• Điện áp: 4.2V 1.5V
• Dòng điện: 2 * 0.5A / 2 * 1.0A / 1 * 2.0A 2 * 0.5A / 2 * 1.0A
• Các loại pin: 26650 21770 18650 16340 14500 10440 AA / AAA / C
• Đầu ra USB: 5V / 2A, cho nguồn điện bên ngoài
• Kích thước: chiều dài 123mm x chiều rộng 62mm x chiều cao 30mm
• Trọng lượng: 95 gram (không bao gồm cáp sạc)
• Nhiệt độ hoạt động: -20 ° C đến 50 ° C
• Độ ẩm hoạt động ： 5% đến 90%
• Nhiệt độ bảo quản: -20 ° C đến 80 ° C
• Bảo vệ ngắn mạch, bảo vệ quá dòng, bảo vệ quá áp và bảo vệ ngược cực.
• Chip vi máy tính điều khiển quá trình sạc được điều chỉnh kỹ thuật số để kéo dài tuổi thọ của pin.
• Công suất đầu ra định mức: 3W (Ni-MH / Ni-Cd), 8,4W (Li-ion).

Tính năng sản phẩm FENIX ARE-D2 :

Dòng sạc :

• Kênh A dùng để sạc thông thường và kênh B dùng để sạc nhanh, dòng sạc định mức của cả hai kênh là 1,0A.
• Pin Li-ion – khi các kênh A&B hoặc chỉ một kênh A được lắp với pin: 0,5A và 1,0A có thể được chọn bằng cách nhấp một lần vào nút tương ứng; khi chỉ lắp kênh B với pin: 0,5A, 1,0A và 2,0A có thể được chọn bằng cách nhấp vào nút B một lần.
• Pin Ni-MH / Ni-Cd – 0,5A và 1,0A có thể được chọn cho kênh A hoặc B bằng cách bấm một lần vào nút tương ứng.

Xả pin

• Kênh B đang ở trạng thái xả thì kênh A không được lắp pin.
• Sau khi pin sạc được lắp vào kênh B, hãy kết nối cổng USB của thiết bị sạc với cổng của bộ sạc để bắt đầu xả. Dòng xả điện tối đa là 2A.
• Khi xả, nhấn và giữ nút hơn 2 giây, biểu tượng “USB 5V” trên màn hình LCD sẽ tiếp tục nhấp nháy. Lúc này, bộ sạc mở chế độ xả dòng điện nhỏ (khoảng 100mA), nhấn nút lần nữa trong 2 giây, biểu tượng “USB 5V” luôn sáng và chế độ xả dòng điện nhỏ bị hạn chế.
• Màn hình LCD sẽ hiển thị mức pin và điện áp hiện tại trong quá trình phóng điện.
  *Bộ sạc này chỉ hoạt động khi xả pin Li-ion. Khi nó đang sạc pin, chức năng xả sẽ bị khóa. Khi ngừng sạc, chức năng xả USB sẽ được mở khóa và có thể được sử dụng cho các thiết bị bên ngoài.

Ghi chú:

• Nhiệt độ pin dưới 55 ° C trong quá trình sạc là điều bình thường, nhưng do dòng sạc cao, pin có thể bị nóng
• Sạc nhỏ giọt 3-5mA đối với pin Ni-MH / Ni-Cd để đảm bảo pin được sạc đầy.

Màn hình LCD

• Màn hình LCD sẽ hiển thị đèn trong 2 giây sau khi kết nối với nguồn điện.
• Nếu kênh không có pin thì 2 giây sau màn hình LCD chỉ hiển thị ký hiệu pin, 30 giây sau màn hình sẽ tắt. Nhấn một lần vào nút bất kỳ, màn hình sẽ sáng lên với biểu tượng pin hiển thị.
• Loại pin, dung lượng và trạng thái sạc sẽ được hiển thị sau khi lắp pin. Nhấp một lần vào nút tương ứng để chọn dòng sạc trong 8 giây với biểu tượng pin được hiển thị. Sau đó, nhấp một lần vào nút – màn hình sẽ chuyển động qua dòng điện sạc (mA) → điện áp pin (V) → dung lượng sạc (mAh) → thời gian sạc (T). Nhấn và giữ nút trên 2 giây để tắt màn hình LCD. Nhấn một lần nữa vào nút sẽ bật màn hình LCD.

LED báo pin hiển thị như sau trên thanh trạng thái pin

• Sáng 1 đèn nhấp nháy: pin đang ít hơn 20%
• Sáng 2 đèn nhấp nháy, pin khoảng: 21% – 40%
• Sáng 3 đèn nhấp nháy, pin khoảng: 41% – 60%
• Sáng 4 đèn nhấp nháy, pin khoảng: 61% – 80%
• Sáng 5 đèn nhấp nháy, pin khoảng: hơn 81%
• Đèn không nhấp nháy, sáng cố định: pin đã được sạc đầy

Tính năng bảo vệ ngắn mạch

• Nếu phát hiện thấy đoản mạch, quá trình sạc sẽ tự động chạy.

Bảo vệ điện áp ngược

• Nếu pin được lắp sai cách, quá trình sạc sẽ không bắt đầu.

Bảo vệ quá tải

• Khi được sạc đầy, dòng sạc trên màn hình LCD sẽ hiển thị là 0.

Lưu ý :

Chỉ dành cho pin sạc Li-ion, pin Ni-MH và Ni-Cd. Các loại pin khác có thể gây thủng, rò rỉ, nổ pin và có thể gây thiệt hại cho người và tài sản.
Sử dụng bộ sạc pin trong điều kiện làm việc bình thường và ngắt nguồn hoàn toàn sau khi sử dụng.
Không tháo dỡ hoặc sửa đổi bộ sạc hoặc sử dụng nó cho bất kỳ mục đích nào khác.
Để bộ sạc xa tầm tay trẻ em. Trẻ em chỉ nên sử dụng bộ sạc pin dưới sự giám sát của người lớn.
