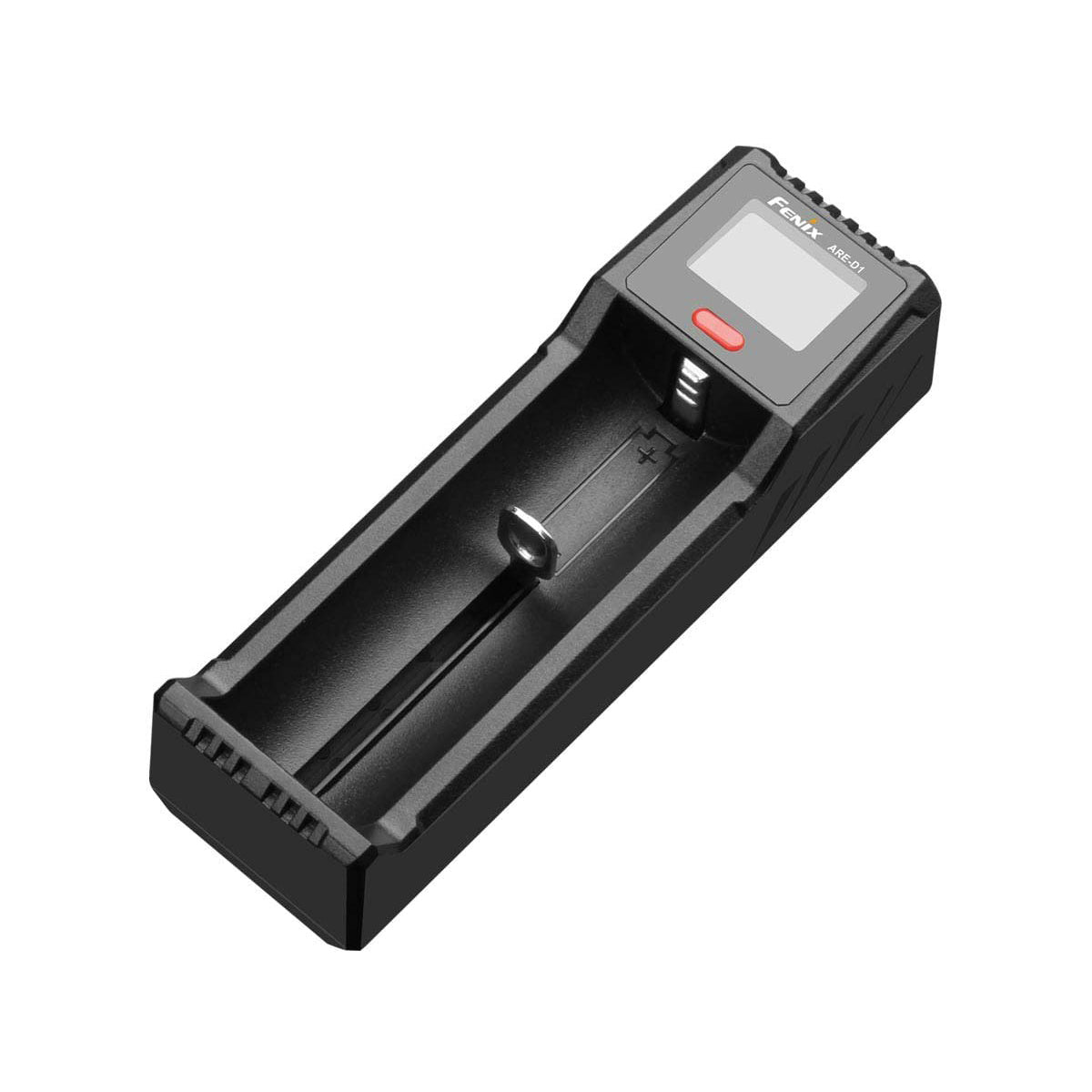

Sạc pin Fenix ARE-D1

Khả năng tương thích pin:

• Pin Li-ion: 10440, 14500, 16340, 18650, 21700, 26650
• Pin Ni-MH hoặc Ni-Cd: AA, AAA, C

Điện áp:

• 4,2V / 3,65V: 10440, 14500, 16340, 18650, 21700, 26650 (Li-ion)
• 1.5V: AA, AAA, C (Ni-MH / Ni-Cd)

Dòng diện:

• 0.5A / 1.0A / 2.0A: 10440, 14500, 16340, 18650, 21700, 26650 (Li-ion)
• 0,5A / 1,0A: AA, AAA, C (Ni-MH / Ni-Cd)

Khối lượng:

• 2,2 oz. (61,3g) không bao gồm cáp

Kích thước:

• Chiều dài: 120mm x Chiều rộng: 38mm x Chiều cao: 30mm

Tính năng đặc biệt :

• Tương thích với các loại và kích cỡ pin khác nhau
• Màn hình LCD hiển thị trạng thái sạc và mức pin
• Dòng sạc lên tới 2A
• Sạc và xả dòng điện bằng cổng Micro USB
• Mạch đa bảo vệ tích hợp
• Bảo vệ ngắn mạch, bảo vệ quá dòng, bảo vệ quá áp và bảo vệ điện áp ngược.
• Chip vi máy tính điều khiển quá trình sạc được điều chỉnh kỹ thuật số để kéo dài tuổi thọ của pin.
• Đầu vào là cáp sạc Micro USB 5V / 2A.
• Công suất đầu ra định mức: 3W (Ni-MH / Ni-Cd), 8,4W (Li-ion).
• Đầu ra USB: 5V / 2A, cho nguồn điện bên ngoài.
• Nhiệt độ hoạt động: -20 ° C đến 50 ° C.
• Độ ẩm hoạt động: 5% đến 90%.
• Nhiệt độ bảo quản: -20 ° C đến 80 ° C.

Ghi chú:

• Nhiệt độ pin dưới 55 ° C trong quá trình sạc là điều bình thường, nhưng do dòng sạc cao, pin có thể bị nóng.

Xả pin

• Sau khi lắp pin sạc lại được, hãy kết nối cổng USB của thiết bị sạc với cổng của bộ sạc để bắt đầu xả. Dòng phóng điện tối đa là 2A.
• Khi xả, nhấn và giữ nút hơn 2 giây, biểu tượng “USB 5V” trên màn hình LCD sẽ tiếp tục nhấp nháy. Lúc này, bộ sạc mở chế độ xả dòng điện nhỏ (khoảng 100mA), nhấn nút lần nữa trong 2 giây, biểu tượng “USB 5V” luôn sáng và chế độ xả dòng điện nhỏ bị hạn chế.
• Màn hình LCD sẽ hiển thị mức pin và điện áp hiện tại trong quá trình phóng điện.
• Bộ sạc này chỉ hoạt động khi xả pin Li-ion. Khi nó đang sạc pin, chức năng xả sẽ bị khóa. Khi ngừng sạc, chức năng xả USB sẽ được mở khóa và có thể được sử dụng cho các thiết bị bên ngoài.

Sạc pin

• Dòng sạc định mức là 1,0A. 0.5A, 1.0A và 2.0A có thể được lựa chọn cho pin Li-ion; 0,5A và 1,0A có thể được chọn cho pin Ni-MH / Ni-Cd.

Màn hình LCD

• Màn hình LCD sẽ hiển thị trong 2 giây sau khi kết nối với nguồn điện. (Ảnh 2)
• Nếu kênh không có pin thì 2 giây sau màn hình LCD chỉ hiển thị ký hiệu pin, 30 giây sau màn hình sẽ tắt. Nhấn một lần vào nút bất kỳ, màn hình sẽ sáng lên với biểu tượng pin hiển thị.
• Loại pin, dung lượng và trạng thái sạc sẽ được hiển thị sau khi lắp pin. Nhấp một lần vào nút tương ứng để chọn dòng sạc trong 8 giây với biểu tượng pin được hiển thị. Sau đó, nhấp một lần vào nút – màn hình sẽ chuyển động qua dòng điện sạc (mA) → điện áp pin (V) → dung lượng sạc (mAh) → thời gian sạc (T). Nhấn và giữ nút trên 2 giây để tắt màn hình LCD. Nhấn một lần nữa vào nút sẽ bật màn hình LCD.


LED báo pin hiển thị như sau trên thanh trạng thái pin

• Sáng 1 đèn nhấp nháy: pin đang ít hơn 20%
• Sáng 2 đèn nhấp nháy, pin khoảng: 21% – 40%
• Sáng 3 đèn nhấp nháy, pin khoảng: 41% – 60%
• Sáng 4 đèn nhấp nháy, pin khoảng: 61% – 80%
• Sáng 5 đèn nhấp nháy, pin khoảng: hơn 81%
• Đèn không nhấp nháy, sáng cố định: pin đã được sạc đầy

Bảo vệ ngắn mạch

• Nếu phát hiện thấy đoản mạch, quá trình sạc sẽ tự động chạy.

Bảo vệ điện áp ngược

• Nếu pin được lắp sai cách, quá trình sạc sẽ không bắt đầu.

Bảo vệ quá tải

• Khi được sạc đầy, dòng sạc trên màn hình LCD sẽ hiển thị là 0.

Lưu ý :

• Chỉ dành cho pin sạc Li-ion, pin Ni-MH và Ni-Cd. Các loại pin khác có thể gây thủng, rò rỉ, nổ pin và có thể gây thiệt hại cho người và tài sản.
• Sử dụng bộ sạc pin trong điều kiện làm việc bình thường và ngắt nguồn hoàn toàn sau khi sử dụng.
• Không tháo dỡ hoặc sửa đổi bộ sạc hoặc sử dụng nó cho bất kỳ mục đích nào khác.
  Để bộ sạc xa tầm tay trẻ em. Trẻ em chỉ nên sử dụng bộ sạc pin dưới sự giám sát của người lớn.
