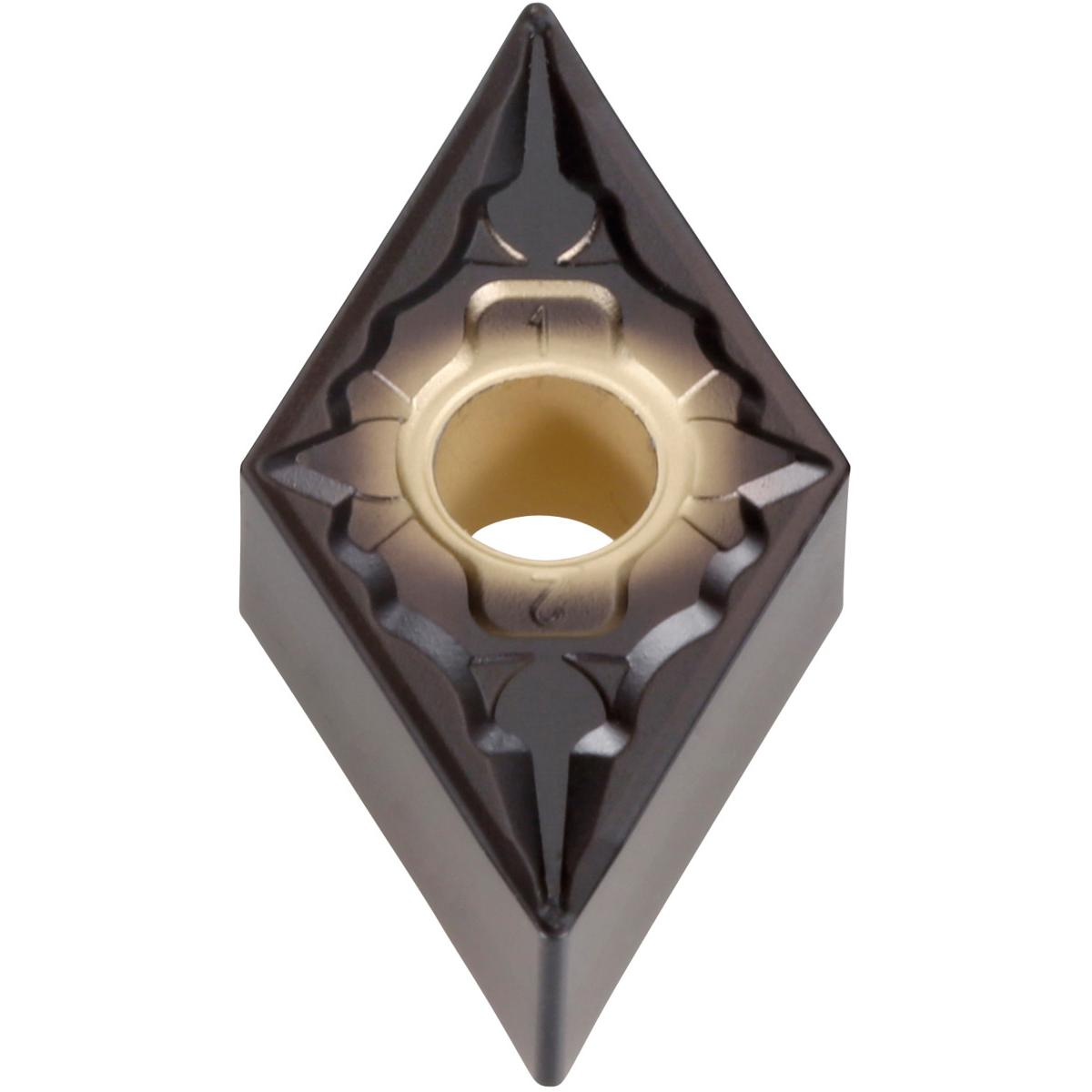

Mảnh dao tiện Garant DNMG 150604 HB7021

Liên hệ

Mã sản phẩm: 250658 HB7020
Thương hiệu: GARANT
Công nghệ: Đức
Xuất xứ: Đức
Bảo hành: 06 Tháng
Trọng lượng:

Kích thước:

Màu sắc:

Chất liệu:

Mảnh dao tiện GARANT DNMG 150604 HB7021 (mã SKU dòng: 250658 HB7020) là mảnh chip tiện CNC cao cấp của thương hiệu GARANT thuộc Hoffmann Group (Đức), chuyên dụng cho ứng dụng tiện tinh đến tiện bán tinh vật liệu thép (nhóm P)

Thông số kỹ thuật

- Hình dạng: Hình thoi 55° (D).

- Góc sau mảnh dao: Góc sau 0° (N).

- Dung sai: Lớp dung sai thông thường (M).

- Kiểu kẹp mặt: Lỗ kẹp và bẻ phoi hai mặt (G).

- Kích thước chiều dài cạnh cắt: 15 mm.

- Chiều dày mảnh dao: 6.35 mm.

- Bán kính mũi dao: 0.4 mm.

- Dạng bẻ phoi: Kiểu SS (Phù hợp cho tiện tinh bề mặt phẳng và ổn định).

- Số cạnh cắt có thể sử dụng: 4 cạnh.

- Vật liệu nền: Hợp kim cứng (Carbide) với lớp phủ CVD công nghệ dải Gradient thế hệ mới.

Chế độ cắt khuyến cáo

Sản phẩm được thiết kế tối ưu cho điều kiện cắt liên tục hoặc va đập nhẹ:

- Chiều sâu cắt (ap): 0.3 mm – 2.0 mm.

- Tốc độ tiến dao (f): 0.1 mm/vòng – 0.4 mm/vòng.

- Tốc độ cắt (vc): 150 m/phút – 400 m/phút (tùy thuộc vào độ cứng cụ thể của mác thép).

* Đặc điểm nổi bật dòng sản phẩm HB7021 (HB7020)

- Công nghệ răng cá mập: Kết hợp hoàn hảo giữa lớp vỏ ngoài siêu cứng chống mài mòn cao và phần lõi dai va đập tốt giúp tăng đáng kể tuổi thọ dao.

- Bề mặt siêu mịn: Lớp phủ dải phân tầng giúp giảm tối đa ma sát bám dính, tránh hiện tượng lẹo dao và tối ưu độ bóng bề mặt chi tiết gia công.

ISO code indexable insert DNMG 150604 Corner radius 0. 4 mm Grade HB7020 Tool material Carbide Main application P Cutting conditions slightly interrupted Chip breaker SS Cutting depth ap 0. 3 mm - 2 mm Feed f 0. 1 mm/rev. - 0. 4 mm/rev. Cutting speed vc main application 150 m/min - 400 m/min Number of changes/inserts 4 Finishing/roughing assignment Finishing Type of product Indexable insert for turning
